Tomal Turnkey Solutions: färdiga system för beredning av slurry och lösning
Tomal Turnkey Solutions är helautomatiska system för beredning och dosering av slurry eller lösning från pulverkemikalier. Systemen är gjorda för vattenrening, både dricksvatten och avloppsvatten. Det finns tre standardmodeller: två för slurry och en för lösning, med storsäck eller småsäck. Designen är förprojekterad, vilket ger kort tillverkningstid och snabb leverans.
Samma grund i alla modeller
Alla modeller bygger på Tomals volymetriska multiskruvdoserare, ett beredningskärl med omrörare och en frekvensstyrd doseringspump. Allt styrs från ett PLC-skåp med pekskärm. Kemikalien töms ur säcken, doseras med ±1 % noggrannhet, blandas med vatten och doseras till injektionspunkten.
Fördelar
Hög noggrannhet
Tomals volymetriska multiskruv-doserare matar ut kemikalien jämnt och linjärt med ±1 % noggrannhet.
Dammfri hantering
Säcken ansluts till ett luftevakuerings-filter. Det ger dammfri drift och en renare arbetsmiljö.
Kort leveranstid
Förprojekterad design ger kort tillverkningstid och snabb leverans.
Slurry eller lösning?
Det avgörs av kemikalien. PAK och kalk bereds till exempel som slurry och doseras direkt från beredningskärlet. Soda och aluminiumsulfat bereds som lösning och förs över till ett separat doseringskärl först.
Tre standardmodeller

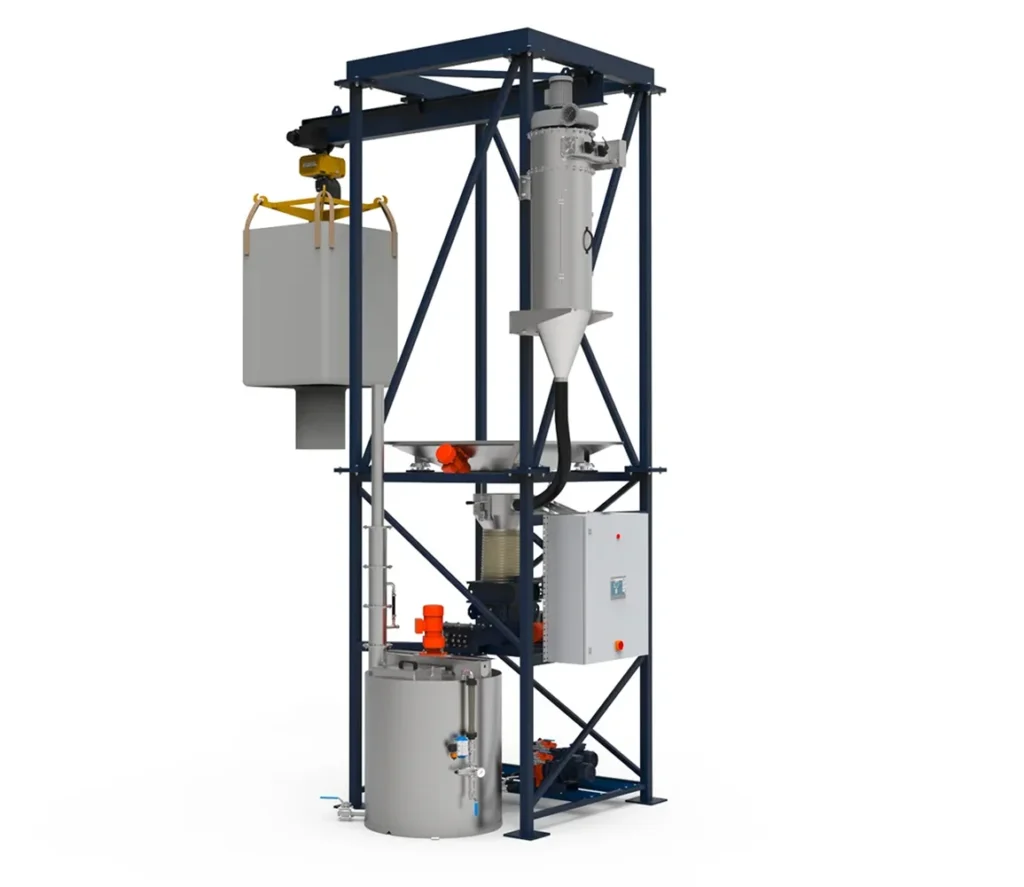

Slurry med storsäck
För slurry från storsäckar på upp till 1 200 kg. Storsäcken hängs i ett stativ med inbyggd elektrisk lyftanordning och ansluts till ett dammfritt dockningssystem med dammfilter. En vibrator ser till att kemikalien töms effektivt. Slurryn blandas i beredningskärlet och doseras sedan till injektionspunkten.
- Säck: storsäck upp till 1 200 kg
- Kapacitet: PAK 5–50 kg/h, kalk 40–400 kg/h
- Koncentration: normalt 5–20 %
- Kärlvolym: 1,0 m³
- ATEX-utförande finns
Unikt för modellen: storsäcksstativ med elektrisk lyftanordning, vibrator, säckklämma och luftevakueringsfilter. Typiska kemikalier: PAK, kalk, stärkelse, bentonit

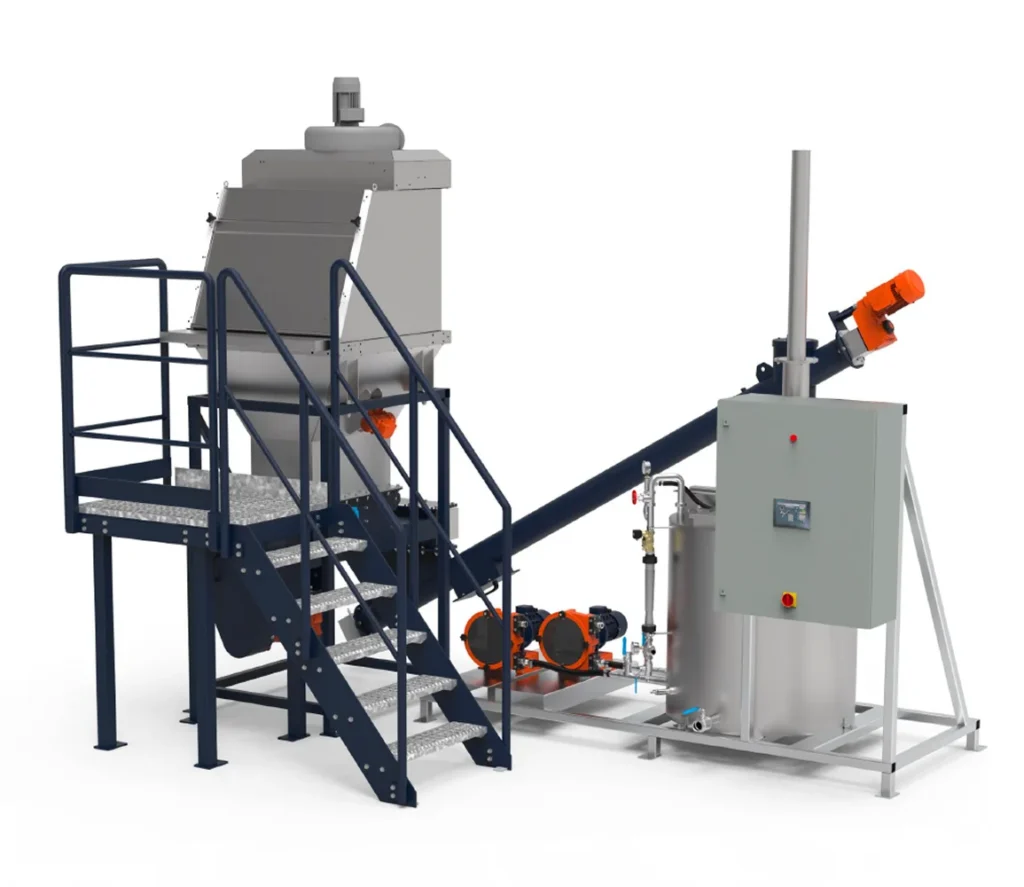

Slurry med småsäck
För slurry när kemikalien kommer i mindre säckar på upp till 30 kg. Säckarna töms i en småsäckstömmare som är ansluten till ett luftevakueringsfilter för dammkontroll. Enheten är lätt att fylla på och säckarna är enkla att hantera. Slurryn blandas i beredningskärlet och doseras sedan till injektionspunkten.
- Säck: småsäck upp till 30 kg
- Kapacitet: PAK 5–50 kg/h, kalk 40–400 kg/h
- Koncentration: normalt 5–20 %
- Kärlvolym: 1,0 m³
- ATEX-utförande finns
Unikt för modellen: småsäckstömmare med luftevakueringsfilter. Typiska kemikalier: PAK, kalk, stärkelse, kaliumpermanganat

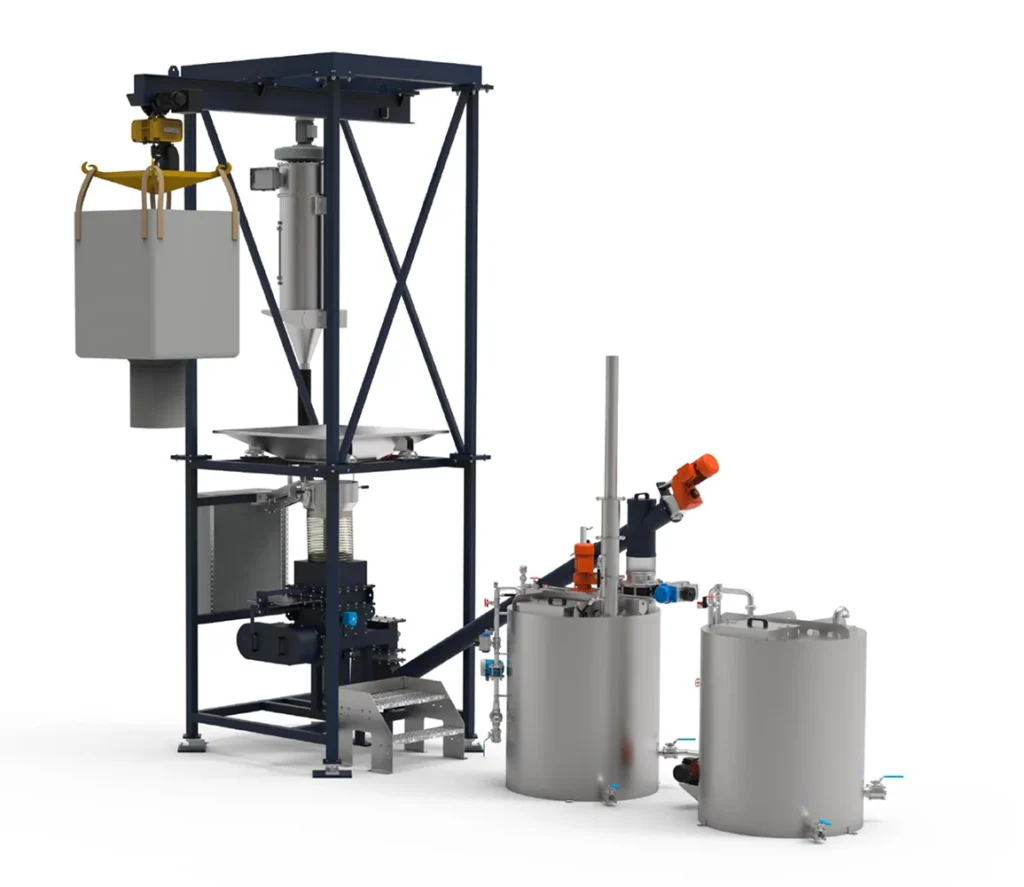

Lösning med storsäck
För kemikalier som bereds som lösning, från storsäckar på upp till 1 200 kg. Storsäcken hanteras som i slurrymodellen, med stativ, lyftanordning och dammfritt dockningssystem. Lösningen bereds i beredningskärlet och förs batchvis över till ett doseringskärl med en överföringspump. Därifrån doseras den till injektionspunkten.
- Säck: storsäck upp till 1 200 kg
- Kapacitet: 20–200 kg/h
- Koncentration: normalt 3–20 %
- Kärlvolym: 1,0 m³
Unikt för modellen: två kärl (beredningskärl och doseringskärl med omrörare och nivågivare), överföringspump och skruvtransportör. Plus storsäcksstativ med elektrisk lyftanordning, vibrator, säckklämma och luftevakueringsfilter. Typiska kemikalier: soda, aluminiumsulfat, urea, ammoniumsulfat
Så fungerar Turnkey solutions
Alla tre modeller följer samma flöde. Lösningsmodellen har ett extra steg.
1. Tömning av säck
Kemikalien töms från storsäck eller småsäck. Luften evakueras via ett filter så att hanteringen blir dammfri.
2. Dosering av pulver
Tomals volymetriska multiskruvdoserare matar ut kemikalien jämnt och linjärt med ±1 % noggrannhet.
3. Beredning
I beredningskärlet blandas pulvret med vatten. Kärlet har omrörare, dammavskiljare, nivågivare och vattenanslutningar.
4. Överföring (endast lösning)
Lösningen förs batchvis över till doseringskärlet med en överföringspump.
5. Dosering till injektionspunkten
En frekvensstyrd doseringspump doserar slurryn eller lösningen till injektionspunkten. Hela systemet styrs från ett PLC-skåp med Siemens 7″ pekskärm.
Tomal Turnkey Solutions i korthet
Gemensamt för alla modeller:
- Helautomatiskt, nyckelfärdigt system
- Tomals volymetriska multiskruvdoserare med ±1 % noggrannhet
- Beredningskärl 1,0 m³ med omrörare, dammavskiljare, nivågivare och vattenanslutningar
- Frekvensstyrd doseringspump
- PLC-skåp med Siemens 7″ pekskärm
- Dammfri hantering med luftevakueringsfilter
- Förprojekterad design med kort tillverkningstid och snabb leverans
- Kostnadseffektiv beredning
- Robust konstruktion för lång livslängd och lite underhåll
- Enkel installation och driftsättning
Tomal Turnkey Solutions är utvecklade av Tomal AB, ett svenskt ingenjörsföretag i Vessigebro, grundat 1949 och en del av ProMinent-koncernen.
Vanliga frågor om Tomal Turnkey Solutions
Vilken modell ska jag välja?
Det beror på kemikalien och hur den levereras. PAK, kalk, stärkelse, bentonit och kaliumpermanganat är exempel på kemikalier som bereds som slurry. Soda, aluminiumsulfat, urea och ammoniumsulfat bereds som lösning. Kommer kemikalien i storsäck på upp till 1 200 kg passar en storsäcksmodell. Kommer den i säckar på upp till 30 kg passar småsäcksmodellen.
Hur noggrann är doseringen?
Tomals volymetriska multiskruvdoserare doserar pulvret med ±1 % noggrannhet i alla tre modeller.
Vilken kapacitet har systemen?
Slurrymodellerna klarar 5–50 kg/h för PAK och 40–400 kg/h för kalk. Lösningsmodellen klarar 20–200 kg/h.
Hur undviks damm vid säckhanteringen?
Säcken ansluts till ett luftevakueringsfilter. I storsäcksmodellerna sitter säcken dessutom i ett dammfritt dockningssystem med säckklämma.
Finns ATEX-utförande?
Ja.
Hur styrs systemet?
Från ett PLC-skåp med Siemens 7″ pekskärm. Systemet är helautomatiskt.
